推力调心滚子轴承相对它的中心位置可调心的角度，请见表： 许可的调心角。因此它允许轴圈和座圈相对倾斜，并能够补偿 不对中、轴的挠曲以及轴承座的变形。 在下列情况下，轴承可以达到表中给出的调心角度： ■ P 或 P0 Ϲ 0.05 · C0a ■ 恒定的倾斜角度 （静态角度不对中） ■ 轴圈旋转。 大轴承适用较小的值。

　　293..-E1 和 294..-E1 是 X-life 系列的推力调心滚子轴承。已在 尺寸表中标出。 内部结构的优化增加了轴承的额定承载能力，挡边与滚子端面间 接触面几何形状的优化也提高了轴承的运转性能。由于形成了最 佳的润滑油膜从而降低了轴承的摩擦和磨损，新型的保持架结构 也改善了对滚子的引导和润滑。优化的滚道接触条件使滚动体和 滚道之间的应力分布更加均匀。 由于在相同的工况下增加了轴承轴向承载能力、减小了轴承的 温升，使轴承额定寿命明显提高。

　　轴承当量动载荷 .................................................................... 887 轴承当量静载荷 .................................................................... 887 静载安全系数........................................................................ 887 最小轴向载荷........................................................................ 888 转速 ...................................................................................... 888 轴承布置设计........................................................................ 889

　　不带保持架后缀的深沟球轴承型号采用冲压钢保持架。 钢球引导黄铜实体保持架的轴承后缀为 M。 后缀 Y 表明轴承保持架为冲压黄铜。 双列深沟球轴承，其保持架由玻璃纤维增强尼龙制成 ( 后缀 TVH)。 检查尼龙对合成脂和含极压添加剂的润滑剂的化学稳定性。 在高温下，老化的润滑油和油中的添加剂会降低尼龙保持架的 工作寿命。必须遵照润滑油的更换周期。

　　经过协商，提供作为配对轴承而进行多种组合的深沟球轴承 160、 60、 62、 63、 64 和 618 系列，图 1。 O 型布置 ( 后缀 DB) 既可承受双向轴向力，也可承受倾覆力矩。 X 型布置 ( 后缀 DF) 可承受双向轴向力，但不适合承受倾覆力矩。 对于有高的单向轴向力的应用场合，可使用串联配对的轴承布置 ( 后缀 DT)。

　　C基0本r 额定静载荷，如尺N寸表所示 f系0 数：请见深沟球轴承–系数 f0 表，第 212 页 F轴a 承轴向动载荷。 N

　　径向和轴向承载能力 ............................................................. 207 单列深沟球轴承 .................................................................... 207 双列深沟球轴承 .................................................................... 208 工作温度 ............................................................................... 209 保持架................................................................................... 209 后缀 ...................................................................................... 210

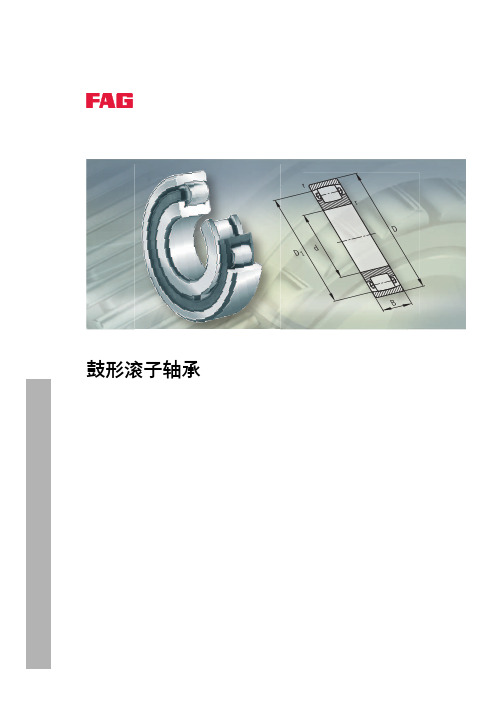

　　鼓形滚子轴承是由球面滚道的实体外圈、双侧带挡边的圆柱孔或圆锥孔的内圈以及滚子与保持架组件构成。

　　杏彩体育网站 杏彩官网

　　鼓形滚子轴承非常适用于径向冲击载荷高及有不对中补偿需求的应用场合，请见角度不对中补偿。

　　角度不对中补偿在正常工况下，内圈旋转的鼓形滚子轴承能补偿角度偏差约4。

　　因此，允许内、外圈之间有相对偏移，从而补偿不对中、轴的挠曲及轴承座的变形。

　　本样本包含的滚动轴承润滑脂，几乎涵盖了所有的应用领域， 使之取得最佳的使用效果。

　　舍弗勒集团从大量的润滑剂中开发了 Arcanol 品牌的滚动轴承 润滑脂。 Arcanol 润滑脂为轴承运转性能的提高、使用寿命的 延长及轴承布置的高运行可靠性提供了良好的前提条件。 通过使用具有高科技水平的测试方式和测试系统，证实了 Arcanol 润滑脂能适用于不同工作条件下的所有滚动轴承。

　　钢球应用在： ■ 中高转速，及中高轴向载荷和径向载荷情况下的滚动轴承中，

　　比如：深沟球轴承、回转支承、电机轴承和直线导轨系统 ■ 汽车工业、机器制造业、电气行业、 DIY 和家用电器行业中，

　　钢球等级分为 G5、 G10、 G16、 G20、 G28、 G40。最大和最小 的偏差，以及几何公差都与直径有关。后缀代表等级。

　　若一次供应相同类别和公称尺寸的球有多个包装，则不同包装中 钢球的分组可能不同。

　　对金属轴承座，最大传递力矩取决于图 3 ( 钢制轴承座 ) 直径比 QA，或者第 797 页，图 4 ( 铝制轴承座 )，见计算实例。 QA max 应用于钢制和铝制轴承座材料的推荐值见下表。

　　极限载荷 ............................................................................... 793 转换频率和转换精度 ............................................................. 793 传递力矩 ............................................................................... 793 摩擦力矩和摩擦能耗 ............................................................. 794 转速 ...................................................................................... 795 轴承座设计 ........................................................................... 795 轴设计................................................................................... 798 轴向定位 ............................................................................... 799 轴承处的密封........................................................................ 799 润滑 ...................................................................................... 799 运输固定 ............................................................................... 800 用芯轴压入安装 .................................................................... 800

　　杏彩体育 杏彩体育平台

　　10.980 11.980 12.980 13.980 15.980 17.980 18.976 19.976 20.976 21.976 22.976 23.976 25.976 27.976 31.972 34.972 36.972 38.972 41.972 46.972 51.967 57.967 62.967 67.967

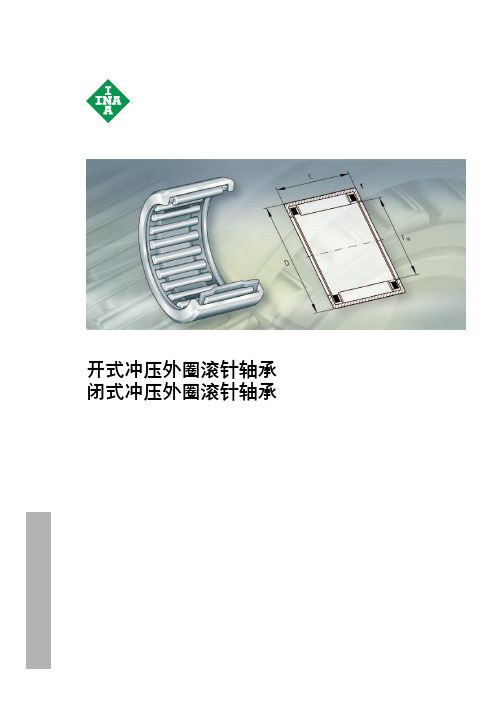

　　开式冲压外圈滚针轴承 ......................................................... 683 闭式冲压外圈滚针轴承 ......................................................... 683 密封 ...................................................................................... 684 润滑 ...................................................................................... 684 工作温度 ............................................................................... 684 保持架................................................................................... 684 特殊设计 ............................................................................... 684 后缀 ...................................................................................... 684

　　轴承组件的公差 .................................................................... 877

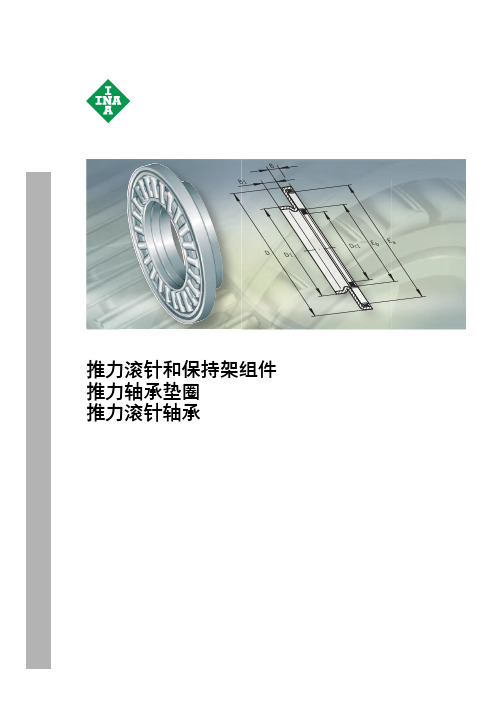

　　推力滚针和保持架组件 AXK 符合 DIN 5 405-2。由塑料或金属 推力保持架与滚针组成，轴向截面很小。 保持架组件可以承受很大的单向轴向力。径向载荷必须由其它的 轴承来承担。 推力滚针和保持架组件需要经过淬硬、磨削的表面作为滚道。

　　T7FC 系列圆锥滚子轴承属于 X-life 设计。这些轴承表面质量得到 进一步改善，通过更好的材料、热处理和优化的接触几何实现了 更高的性能。这样改善了摩擦特性，并提高了基本额定动载荷。 在相同的工作条件下，轴承的基本额定寿命显著提高。这意味着 在一些应用中可以采用更加紧凑的轴承布置形式。 X-life 轴承请见尺寸表。

　　圆锥滚子轴承 JK0S 为单侧密封的即装即用单元，主要用于 O 型 布置配对安装。它们是不可分离轴承，且不需要再注脂。

　　无需设定轴承对的内部轴向游隙。是因为当用轴螺母或轴端盖 夹紧内圈时，内外圈之间存在非常小的突出量 ( 尺寸 u)。 为了获得正确的安装后轴向游隙，内圈和外圈需要采用紧配合。 整体式圆锥滚子轴承以 O 型布置配对使用时，外圈会形成一个 适宜的环形槽以供卡环 BR 定位。卡环必须单独订购。

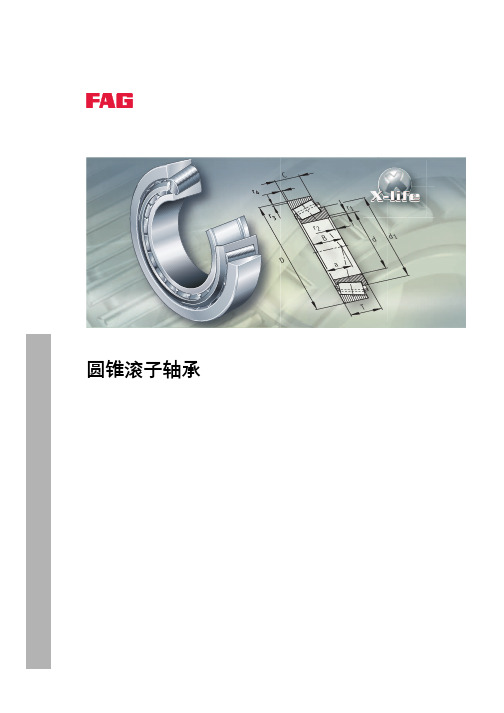

　　圆锥滚子轴承由具有锥形滚道的实体内、外圈和采用窗式保持架 的圆锥滚子组件组成。 轴承形式有： ■ 标准设计 ■ 配对的开式变型设计 ■ 单侧密封的整体式设计， JK0S。 开式轴承是可分离轴承。因此，带有滚子与保持架组件的内圈和 外圈能够分开安装。 提供公制和英制轴承。型号中带有字母 K 的轴承为英制轴承。 在新设计中，请优先选用公制的圆锥滚子轴承 。

　　杏彩体育网站 杏彩官网

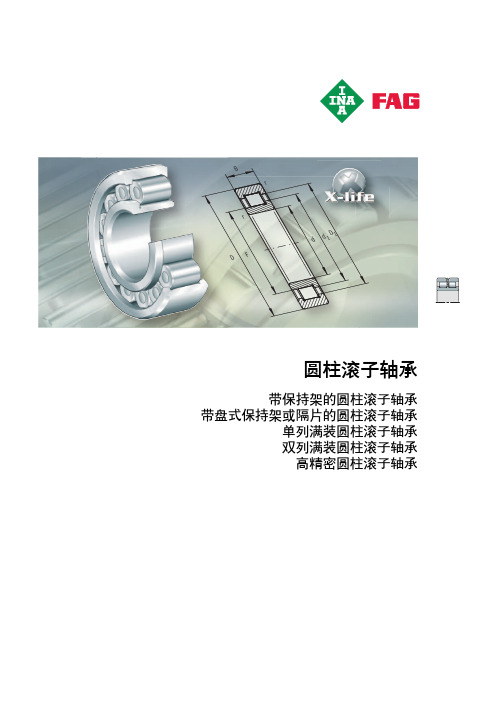

　　d BrrD d11DF圆柱滚子轴承带保持架的圆柱滚子轴承带盘式保持架或隔片的圆柱滚子轴承单列满装圆柱滚子轴承双列满装圆柱滚子轴承高精密圆柱滚子轴承圆柱滚子轴承带保持架的圆柱滚子轴承 (394)带保持架的单列圆柱滚子轴承具有很高的径向承载能力，与满装滚子轴承相比，适用于较高的转速。

　　带盘式保持架或隔片的圆柱滚子轴承 (446)这类轴承的黄铜盘式保持架或塑料隔片防止了滚动体间的相互接触。

　　高精密圆柱滚子轴承 (500)这类双列高精密圆柱滚子轴承（浮动轴承）主要应用于机床，精度等级为SP。

　　圆周速度取决于轴承种类 （带普通游隙或预载）和润滑方式 ( 脂或油 )，请见下表。

　　静载承载能力........................................................................ 900 校核静载承载能力................................................................. 901 应用系数 ............................................................................... 904 安全系数 ............................................................................... 904 动载承载能力........................................................................ 904 确定基本额定寿命................................................................. 905 固定螺栓的承载能力 ............................................................. 907 校核螺栓静载承载能力 ......................................................... 908 校核螺栓动载承载能力 ......................................................... 908 轴和轴承座公差 .................................................................... 909 采用夹紧垫圈定位................................................................. 910 固定螺栓 ............................................................................... 912 螺栓的防松 ........................................................................... 912 交叉滚子轴承的安装 ............................................................. 914 性能检查 ............................................................................... 916

　　免维护滑动轴承材料 P1 低维护滑动轴承材料 P2 衬套 法兰衬套 推力垫圈 板件

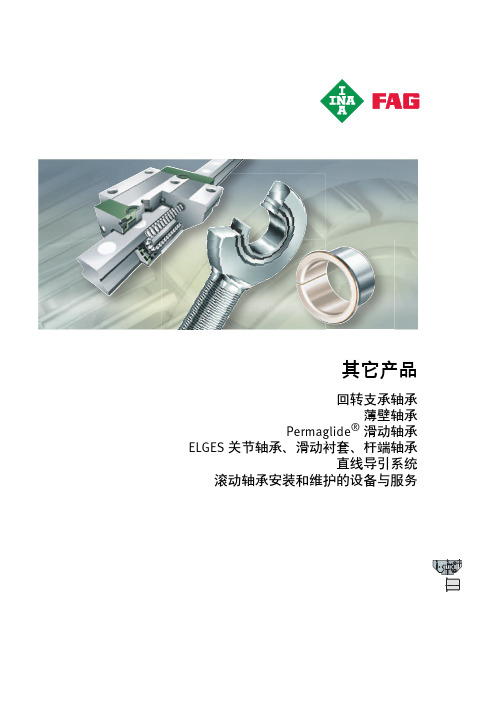

　　INA 回转支承轴承在滚动轴承技术领域作为一流产品闻名于世。 这些机器部件已经得到多次证明；具有高承载能力，应用广泛并 且降低客户成本。由于其设计可以确保单个轴承可靠地承受径向 载荷、轴向载荷和倾覆力矩，因此，在许多情况下，它可以代替 由单个向心轴承和单个推力轴承组合的轴承布置。这样就在某些 情况下降低了相邻结构设计及安装的成本和工作需求。 回转支承轴承双侧密封，采用高质量的润滑脂润滑，可以通过 润滑油嘴再润滑并且容易非常安装。轴承套圈可以不带齿，用于 简单驱动的解决方案，也可以是带内齿和外齿的结构设计。 INA 回转支承轴承有四点接触球轴承和交叉滚子轴承的设计 类型。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　圆柱滚子是 X 型布置的，一个这样的轴承就可以承受两个方向的 轴向力、径向力、倾覆力矩和其它联合载荷。因此两个轴承布置 的设计方案能够用单个 SX 轴承布置方式来代替，如图 1 和图 2。

　　Fa = 轴承轴向动载荷 Fr = 轴承径向动载荷 Mk = 轴承动载倾覆力矩

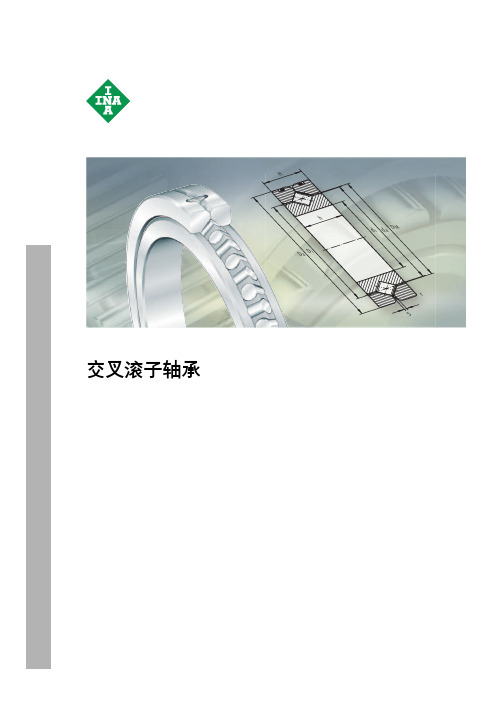

　　交叉滚子轴承 SX 是用于高精密场合的产品，它的尺寸符合 ISO 标准，尺寸系列 18 符合标准 DIN 616。它由外圈、内圈、滚动体 和塑料隔片组成。外圈是剖分式的，并由三个紧固环固定。 交叉滚子轴承的刚性很大、运转精度很高，有带普通游隙、 小游隙或预载的类型。带预载轴承的后缀为 VSP。 采用夹紧垫圈可以很容易地将轴承的外圈安装在相邻结构上。 带有特殊涂层 Corrotect® 的轴承，具有耐腐蚀功能。
