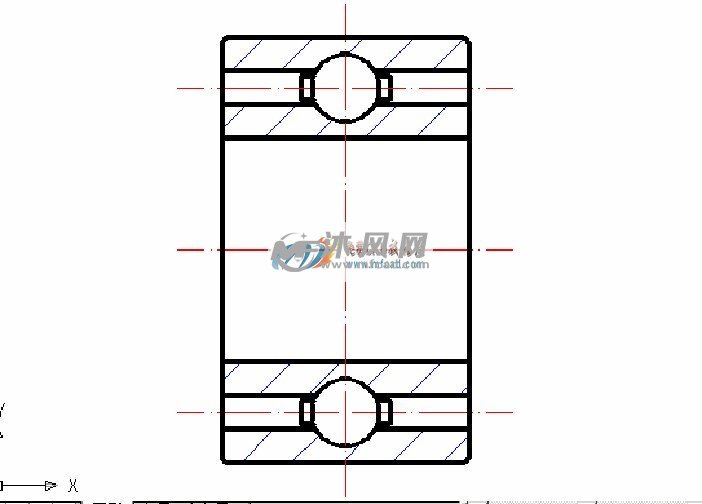

公司新闻绘制滚动轴承平面图。绘制过程中涉及到图层的建立和特性设置、基本图形直线、圆的绘制、图形的偏移、修剪、圆角、镜像等修改工具的应用，以及图案填充和块的创建。
第一步，打开图层特性管理器，新建中心线层、剖面线层并设置各个图层的特性。在0层绘制水平直线，多次偏移直线，连接直线端点以绘制竖直直线，并将竖直直线偏移。在中心线层会至中心线，并对图形做倒圆角修改。
第二步，偏移水平轮廓线。绘制竖直直线，在此直线中点绘制圆。通过偏移水平直线创建辅助直线，以绘制中心线。对当前的图形做修剪。再次通过偏移和修剪完成底部图形创建。对图形进行镜像和图案填充。运用创建块按钮将绘制的图形转换为块。定义块并将其保存。
